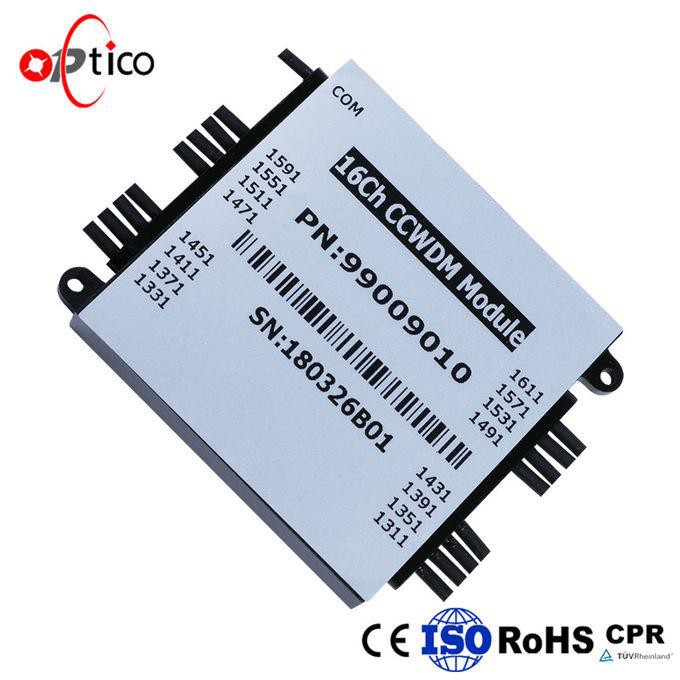

Compact Coarse Wavelength Division Multiplexing (CCWDM) är användningen av Fiber Optical Multiplexer till olika våglängder av ljussignaler multiplexerade till en enda optisk fiber för överföring, i mottagningsänden av länken, med fiberoptisk Multiplexer fiberblandad signal sönderdelas till olika våglängder signal, ansluten till respektive mottagande enhet.Optico erbjuder nu en Mini CWDM (CCWDM) modul som ger bandbreddskapacitetsexpansion för framtida nätverkstillväxt i ett av branschens minsta paket. De kompakta CWDM -modulerna är baserade på ledigt rymdoptik. den är tillgänglig i 4- eller 8-kanals konfigurationer Den har lägre övergripande införingsförlust och bättre enhetlighet över kanalerna. Dess kompakta storlek och unika bärbricka skiljer ut den, vilket gör den lättare att distribuera i en mängd olika fältsituationer.
| Parameter | 4Ch | 8 kap | 16 kap | 18 kap |
| Driftsvåglängd (nm) | 1260~1620 | |||
| Kanalvåglängd (nm) | 1270,1290, ..., 1590,1610 eller 1271,1291, ..., 1591,1611 | |||
| Kanalavstånd (nm) | 20 | |||
| Kanalpassband (nm) | CWL +/-6,5 nm | |||
| Insättningsförlust (dB) | ≤1.2 | ≤1.5 | ≤2.2 | ≤2.2 |
| Kanalippel (dB) | ≤0.4 | |||
| Isolering (dB) | Intilliggande | & gt; 30 | ||
| Icke angränsande | & gt; 40 | |||
| Polarisationsläge Dispersion (ps) | ≤0.2 | |||
| Polarisationsberoende förlust (dB) | ≤0.2 | |||
| Direktivitet (dB) | & gt; 45 | |||
| Returförlust (dB) | & gt; 45 | |||
| Maximal effekthantering (mW) | 500 | |||
| Driftstemperatur (℃) | -5~+70 | |||
| Lagringstemperatur (℃) | -40~85 | |||
| Fiber typ | G657A1 eller anpassad | |||
| Anslutning | TBD | |||
| Förpackningsmått (mm) | L44 x W28 x H6.2 | L50 x W50 x H7 | ||
| Anmärkningar: | ||||
| *1.Alla parametrar är utan kontakter | ||||
| *2. Anslutningsförlust: 0,2 dB/varje tillagd | ||||
Ansökan
Linjeövervakning
WDM -nätverk
Telekommunikation
Mobilapplikation
Fiberoptisk förstärkare
Åtkomstnätverk
Funktioner
Epoxifri i optisk väg
Hög isolering
Låg optisk förlust och polariseringskänslighet
Kompakt ministorlek
Telcordia GR-1221 kvalificerad
| Antal kanaler | Strukturera | Pigtail Type | Fiberlängd | Anslutning | Överföringsvåglängd |
| 4 | Mux | Bare fiber | 1m | SC/APC | 1270nm |
| 8 | Demux | 0,9 mm | 2m | LC/PC | 1290nm |
| `6 | 1,0 mm | ... | ... | ... | |
| 28 | 2,0 mm | Anpassat | Anpassat | 1610 nm |
