IP67 Vattentät ODVA Duplex LC Fiber Patchcord
Tätade cirkulära ODVA -duplex LC Fiber Patch -kabelaggregat finns i både enstaka läge och multimodversion, denna ODVA LC är en typisk utomhusanvändningsfiberkabel, lämplig för olika temperatur och väder, särskilt idealisk för FTTA och hård miljöanvändning. ODVA LC-duplexkablar som produceras av Optico är utformade enligt IEC 61076-3-106 gränssnittsstandard, integrerad med våra kvalitet LC-fiberanslutningar med låg optisk förlust; och vi designade en robust och pansar pe-jackad optisk kabelkropp. avlägsna radioapparater och fiber-till-antenn-applikationer. Produkten är dock inte begränsad till ovanstående applikationer. Existensen ODVA-LC-kabelaggregat som tillhandahålls av Optico har till och med godkänt tester som saltdimma, vibrationer och chock och möta skyddsklassen IP68.
Produktparameter
| Punkt | Parameter |
| Fiberkabeltyp | Duplex (Armored Cable är tillgänglig) |
| Fiberläge | Enstaka läge; Multimod |
| Fibermärke | Corning/YOFC/anpassad |
| Anslutning a | ODVA LC |
| Anslutning B | ODVA LC |
| Polera | Upc |
| Kabeljacka | Pvc/lszh |
| Yttre kabeljacka (mm) | 5.0±0.2/7.0±0.3 |
| Minsta böjradie | 10d/20d (statisk/dynamisk) |
Produkter Optiska specifikationer
| Optisk testning | Parameter |
| Insättningsförlust (DB) | <0.25 |
| Returförlust (DB) | Enstaka läge: större än eller lika med 60dB (APC); Större än eller lika med 50 (UPC); Multimode: större än eller lika med 30dB |
| Våglängd (nm) | 850/1310/1550 |
| Draghållfasthet (N) | 600 (långsiktig)/1000 (kortvarig) |
| Driftstemperatur (grad) | -40~+85 |
| Lagringstemperatur (grad) | -20~+70 |
Kabelalternativreferens

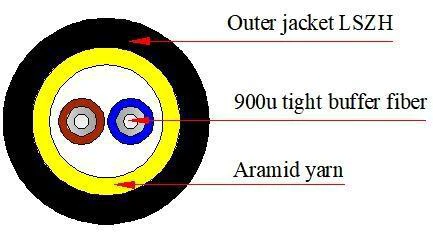

Version1: 5,0 ± 0,2 mm ingen pansar
| Kabelantal | Ut manteldiameter (mm) | Vikt (kg/km) | Min. Tillåtet draghållfasthet (N) | Min.Adleable Crush Load (N/100mm) | Min.bending radie (mm) | Lagringstemperatur (grad) | |||
| 2 | 5.0±0.2 | 30 | 800 | 400 | 2000 | 1000 | 20D | 10D | -20~+70 |

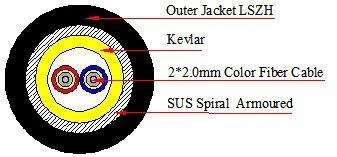

Version2: 5,0 ± 0,2 mm pansar
| Kabelantal | Ut manteldiameter (mm) | Vikt (kg/km) | Min. Tillåtet draghållfasthet (N) | Min.Adleable Crush Load (N/100mm) | Min.bending radie (mm) | Lagringstemperatur (grad) | |||
| 2 | 5.0±0.2 | 45 | 400 | 800 | 2000 | 3000 | 20D | 10D | -20~+70 |

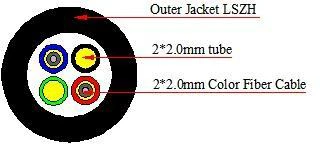

Version3: 7,0 ± 0,3 mm ingen pansar
| Kabelantal | Ut manteldiameter (mm) | Vikt (kg/km) | Min. Tillåtet draghållfasthet (N) | Min.Adleable Crush Load (N/100mm) | Min.bending radie (mm) | Lagringstemperatur (grad) | |||
| 2 | 7.0±0.3 | 50 | 600 | 1000 | 1000 | 2000 | 20D | 10D | -20~+70 |
Version4: 7,0 ± 0,3 mm pansrade
| Kabelantal | Ut manteldiameter (mm) | Vikt (kg/km) | Min. Tillåtet draghållfasthet (N) | Min.Adleable Crush Load (N/100mm) | Min.bending radie (mm) | Lagringstemperatur (grad) | |||
| 2 | 5.0±0.2 | 68 | 600 | 1000 | 2000 | 3000 | 20D | 10D | -20~+70 |
Optisk karakteristisk översikt
| Punkt | Parameter | Hänvisning | |
| Enkelläge | Flerläge | ||
| Insättningsförlust | Vanligtvis mindre än eller lika med 0,15dB; Max. Mindre än eller lika med 0,25 dB |
Vanligtvis mindre än eller lika med 0,15dB; Max. Mindre än eller lika med 0,25 dB | IEC 61300-3-34 |
| Returförlust | Större än eller lika med 60dB (APC) större än eller lika med 50dB (UPC) | Större än eller lika med 30dB (UPC) | IEC 61300-3-6 |
End-Face Geometry (LC)

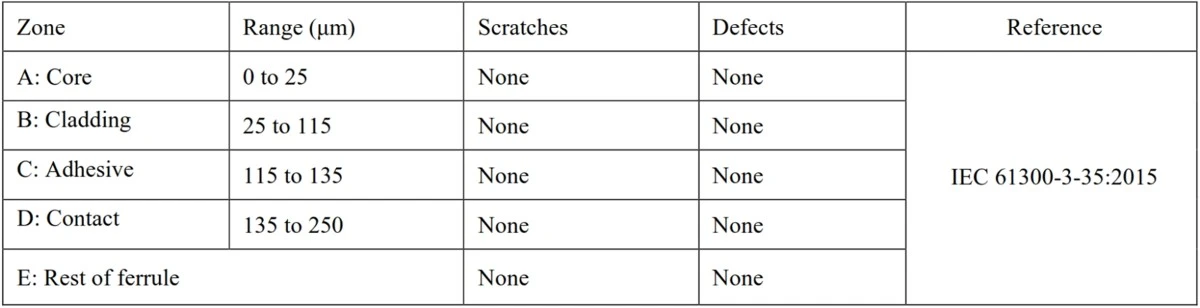

Slutytkvalitet (enkelläge)

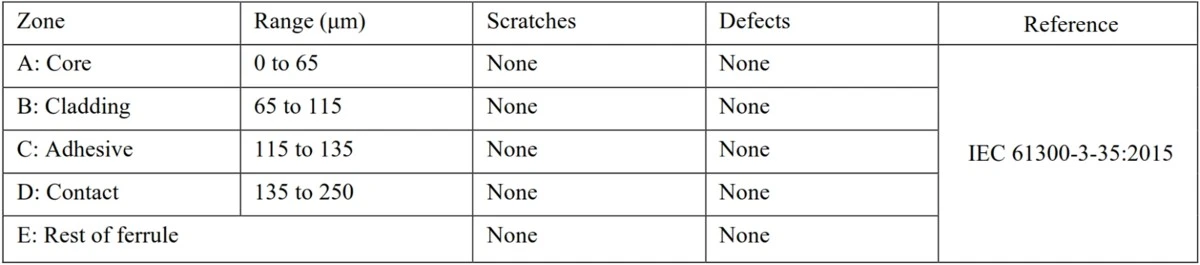

Slutytkvalitet (flera läge)
Produktfunktioner
-40 grad ~ +85 grad (1000 gånger plug -test)
IP67 Vatten/dammsäker och korrosionsbeständig
Materialet i jumperkabeln är alla väder och uvresistent
Mekanisk prestanda 61754-4 Standard
Vårt varumärkesförtroende kommer från ett starkt produktionsteam
Ansökan
För anslutning mellan distributionslådan och RRH
Flervägs utomhus
Utomhus FTTA
100% testat före leveransen
3D -test
Hög-låg temperaturtest
IL/RL -test
Certifikat
Ces
HLR
Iso
Rohs
Fullständiga intervall av tillförlitlighetstester från tredjepartslaboratoriet
Kopplingstest
Dropptest
Hållbarhetstest
Högkonstant temperatur och fuktighetstest
Hög-låg temperaturtest
Förlusttest
Mikro tvärsnittskontrolltest
Resistent mot upprepat böjtest
Enkel vertikalt brinnande test
Temperaturförändringstest
UV -test
Hur vi kan stå vid dig
Snabbt svar inom 24 timmar
En-till-en-konsulttjänst
Professionellt tekniskt teamstöd (RL kan till och med nå 85dB/ klass B -kontakter)
Super Strict Quality Control (Real 1000 Times Plug Experiment)
Enorm produktionskapacitet
Ändra aldrig priser godtyckligt
7-15 dagar
Optico kan tillhandahålla ett komplett utbud av FTTA -jumperprodukter. Antalet fiberkärnor, kabeltyper och anslutningstyper kan matchas godtyckligt. Det har fördelarna med stabil överföring, hög tillförlitlighet och anpassning. Det används ofta i lokala nätverk, FTTA, CATV, etc. Optisk nätverksscen.
