Produktprofil

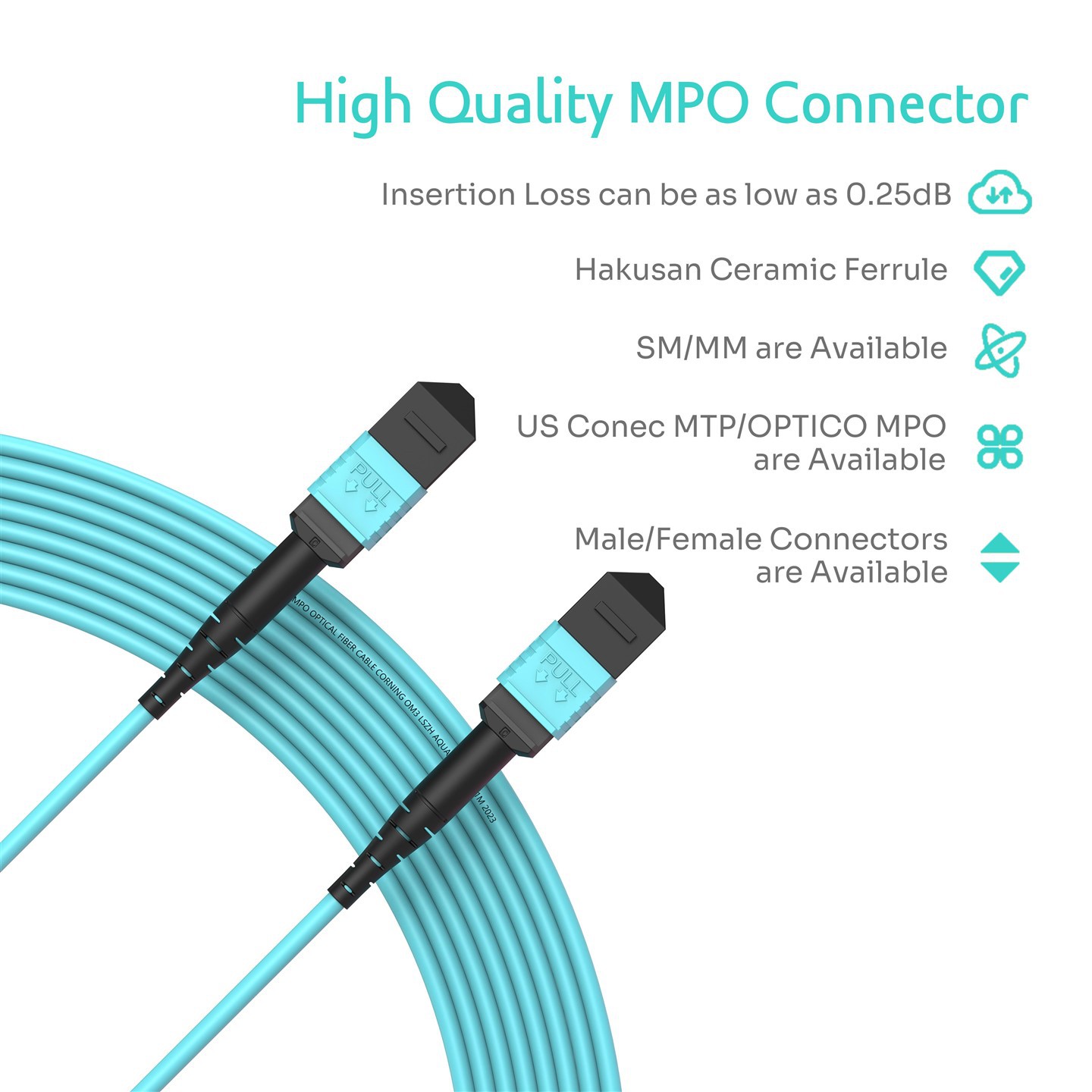

24F MPO-MPO Female Trunk Cable OM3 är en banbrytande optisk fiberlösning utformad för att tillgodose höghastighetsanslutningsbehovet hos moderna datacenter, telekomnät och företagsmiljöer. Med sin exceptionella prestanda och mångsidighet säkerställer denna kabel effektiv och pålitlig dataöverföring.
De 24F MPO-MPO kvinnliga stamkabeln OM3-kontakterna överensstämmer med International Electrotechnical Commission (IEC 61754-7) och US TIA-604-5-standarder, vilket garanterar deras breda kompatibilitet och tillförlitlighet över hela världen.
Den 24F MPO-MPO kvinnliga stamkabel OM3-fiberoptisk kabel bör kunna stödja krav på höga bandbreddöverföring som 100 g eller 400 g för att tillgodose behoven i framtida nätverksutveckling.
Produktspecifikationer
| Fysikaliska egenskaper | Parameter | ||
| Fiberantal | 8/12/16/24/32/48 fibrer/anpassning | ||
| Fiberläge | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Anslutningstyp | US CONEC MTP Kvinna/hane; MPO Kvinna/hane | ||
| Polaritet | Typ A/B/C | ||
| Kabeljacka | PVC/LSZH/OFNP | ||
| Jacka färg | Gul/aqua/magenta/lime grön/anpassad | ||
| Kabeldiameter (mm) | 3 | ||
| Minsta böjradie | 7.5 | ||
| Fiber- och startlängd | Anpassningsbar | ||
|
|
|||
| Optiska egenskaper | Parameter | ||
| Insättningsförlust (DB) | Standardförlust | Låg förlust | Ultra Low Loss |
| Mindre än eller lika med 0,7 | SM mindre än eller lika med 0,35, mm mindre än eller lika med 0,5 | Mindre än eller lika med 0,25 | |
| Returförlust (DB) | SM större än eller lika med 60, mm större än eller lika med 20 | ||
| Våglängd (nm) | SM 1310/1550, MM 850/1300 | ||
| Draghållfasthet (N) | Långvarig | Kortvarig | |
| 70N | 220N | ||
| Driftstemperatur (grad) | -40 ~ +85 | ||
| Lagringstemperatur (grad) | -20 ~ +70 | ||
Produktfunktioner
Räkning med hög fiber
Med en MPO-kontakt med 24 fiber erbjuder denna stamkabel omfattande anslutningsalternativ, vilket gör den idealisk för miljöer med hög täthet där flera anslutningar krävs.
Enkel och kostnadseffektiv migration
Denna 24F MPO-MPO kvinnliga stamkabel OM3 erbjuder en enkel och kostnadseffektiv migrationsväg från 10 g till 40/100G Ethernet, förenklande uppgraderingar av nätverk och minskar både kapital- och driftskostnader.
Flera insättningsförlustalternativ
Optico ger flexibiliteten att välja mellan tre olika insättningsförlustnivåer för kunder för att optimera prestanda baserat på deras specifika nätverkskrav. Standardförlust mindre än eller lika med 0,5dB, låg förlust mindre än eller lika med 0,35 dB, ultralåg förlust mindre än eller lika med 0,25dB.
Enkel installation och hantering
Den 24F MPO-MPO-kvinnliga stamkabeln OM3 är fabriksförfattad och integrerad push-pull-slang för att effektivisera installationen, vilket sparar tid och ansträngning i kabelhantering.
Ansökningar
Datacenter med hög densitet
Ryggradsnätverk
Optisk modul direktanslutning
Produktionsteckning
Optico äger ett kraftfullt team av ingenjörer, produktionsinstruktionsteckningar, logotyper, färger, kontakter, antal kärnor och andra speciella krav kan anpassas.
Anslutningslösningar
10g stammkablingslösning
1. Kärnkablingslösning:
a. Kärnanslutningsutrustning:
I kärnanslutningen är en switch utrustad med10g SFP + 300 M 850NMOptisk sändtagarmodul för att skicka och ta emot signaler. Dessa moduler möjliggör dataöverföringshastigheter på upp till 10 Gbps, med ett maximalt växellåda på 300 meter, vilket gör dem lämpliga för datacenter och stora nätverksmiljöer.
b. Fiberanslutningsmetod:
Anslutning upprättas med hjälp avLC UPC till LC UPC Duplex OM4 Multimode Patch Cord.
c. Fiberkablarhantering:
A 24F 2 × 12F MPO-6LC MPO-kassett, som innehåller 24 LC duplexmoduler, används tillsammans med en1U högdensitetsfiberhölje. Denna installation optimerar fiberhantering och minimerar kabelröret.
2. Kärna för att komma åt anslutningen:
En 24F MPO-MPO kvinnlig stamkabelkan användas för att kontakta kärnanslutningen och åtkomstkabeln.
3. Access Cabling Solution:
Samma anslutningsmetod för kärnan kan också tillämpas på åtkomstkablingslösningen, vilket säkerställer skalbarhet och konsistens i hela nätverket.
Certifikat
Ces
HLR
Iso
Rohs
Fullständiga intervall av tillförlitlighetstester från tredjepartslaboratoriet
Kopplingstest
Dropptest
Hållbarhetstest
Högkonstant temperatur och fuktighetstest
Hög-låg temperaturtest
Förlusttest
Mikro tvärsnittskontrolltest
Resistent mot upprepat böjtest
Enkel vertikalt brinnande test
Temperaturförändringstest
UV -test
Leverans (7-15 dagar)
