Introduktion
Fiberoptiska kablar finns i olika typer, var och en utformad för att möta de specifika kraven för olika applikationer. Dessa kablar kan skräddarsys med olika egenskaper för att passa deras avsedda användning, oavsett om det är för pansar-, antenn- eller inomhusdistribution. Installatörer måste noga överväga placeringen av kablarna för att möta de specifika behoven på varje plats.
I byggnadsinstallationer går fiberkablar ofta genom Riser- eller Plenum-områden, var och en med sina egna krav för kabelval. Det är viktigt att använda kablar med rätt brandklassificering för att förhindra utsläpp av giftiga ångor och överdriven rök i händelse av brand. Att följa säkerhetsföreskrifterna säkerställer välbefinnandet för alla i byggnaden.
Att förstå vikten av brandklassificeringar och följa de rätta protokollen är avgörande för att upprätthålla ett effektivt och säkert fiberoptiskt nätverk. Genom att säkerställa användningen av kablar med rätt brandklassificering kan nätverkets integritet och tillförlitlighet bevaras.
Varför spelar den yttre manteln på kabeln någon roll?

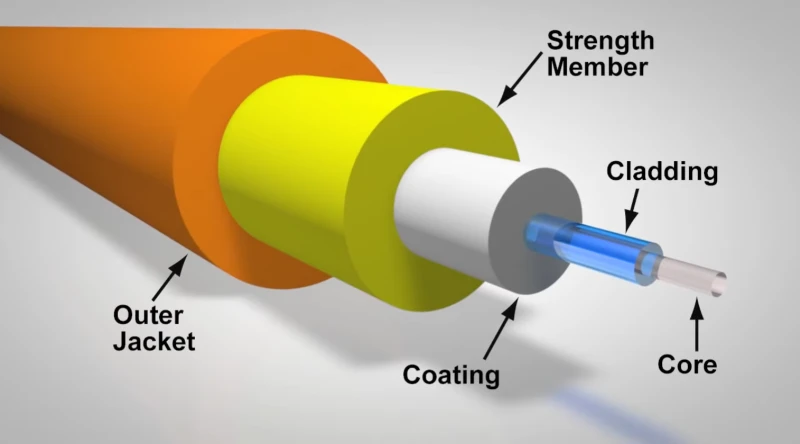

Fiberoptiska kablar består i allmänhet av fiberkärnor, beläggningar, hållfasthetselement och yttre mantel. Yttermanteln fungerar som ett skyddande lager för kabeln, vilket ger brandmotstånd och fuktmotstånd.
Ytterjackets prestanda är avgörande vid brand i ett datacenter. De yttre manteln av fiberoptiska kablar finns i olika materialtyper, var och en med sina inneboende egenskaper (varierande brandmotstånd) och lämpliga användningsscenarier. Vanliga yttermantelmaterial inkluderar PE, PVC, PVDF, LSZH, Plenum och Riser. Tabellen nedan visar prestanda och tillämpliga miljöer för dessa material.
| Material | Fördelar |
| PE (polyeten) |
Den har utmärkt lågtemperaturbeständighet, god kemisk stabilitet, motståndskraft mot de flesta syra- och alkalikorrosion, nötningsbeständighet och hög elektrisk isolering. Därför används PE vanligtvis som standardmaterial för yttre mantel för utomhuskablar. |
| PVC (polyvinylklorid) |
Den har goda mekaniska egenskaper, hög elektrisk isolering, flexibilitet, styrka och bra flambeständighet. Den har dock sämre stabilitet mot ljus och värme, vilket gör den mer lämplig som yttermantelmaterial för inomhusfiberoptiska kablar. |
| PVDF (Polyvinylidenfluorid) |
Den har flera utmärkta egenskaper såsom elasticitet, låg vikt, låg värmeledningsförmåga, hög kemisk beständighet och värmebeständighet. Den har också bättre flambeständighet än PE och ger nästan ingen rök även vid brand. Därför kan PVDF-material användas för den yttre manteln av mer kritiska fiberoptiska kablar. |
| LSZH (låg rök noll halogen) |
Den har låg rök, låg toxicitet, låg korrosivitet och hög flamskyddsförmåga. LSZH är ett säkert och miljövänligt material, vilket gör det till ett idealiskt val för både inomhus- och utomhusinstallationer. Det bör dock noteras att fiberoptiska kablar med LSZH-material i allmänhet är dyrare. |
| Plenarmöte | Det är en av huvudkomponenterna för att producera OFNP-klassade fiberoptiska kablar. Den har hög flamskyddsförmåga och genererar inte giftiga eller frätande gaser även vid extremt höga temperaturer. Fiberoptiska kablar med Plenum-material är det föredragna valet för kabeldragning i ventilationskanaler eller luftbehandlingssystem med positivt lufttryck. |
| Riser |
Som en av huvudkomponenterna för att producera OFNR-klassade fiberoptiska kablar har Riser relativt svagare flambeständighet jämfört med Plenum-material. Den är också fri från giftiga gaser och frätande gaser. Därför används vanligtvis fiberoptiska kablar med stigarmaterial i vertikala stigare och horisontella kablar i byggnader. |
Vilka är de olika brandklassificeringarna för fiberoptiska kablar?
I NEC-standarderna (National Electrical Code) klassificeras fiberoptiska kablar vanligtvis i OFNP/OFCP, OFNR/OFCR, OFNG/OFCG och OFN/OFC brandklassificeringar.
OFNP/OFCP är den högsta flamskyddsklassificeringen i NEC-standarderna (plenum-grade). Om ett forcerat luftflöde från en fläkt riktas mot ett knippe fiberoptiska kablar av plenumkvalitet, kommer lågorna på kablarna att slockna inom 5 meter och inga giftiga eller frätande gaser kommer att genereras.
OFNR/OFCR är det vertikala betyget (stigare-grade) och rankas tvåa. När ett forcerat luftflöde från en fläkt riktas mot ett knippe fiberoptiska kablar av stigarkvalitet, kommer lågorna att släcka sig själv inom 5 meter, men det finns inga krav på rök eller toxicitet.
OFNG/OFCG och OFN/OFC är av kommersiell kvalitet respektive generellt. Fiberoptiska kablar som uppfyller dessa standarder används ofta i miljöer med lägre krav på brandmotstånd.
Vilka brandbetyg kan uppnås med olika ytterjackamaterial?
Även om brandklassificeringen för fiberoptiska kablar inte direkt bestäms av det yttre mantelmaterialet, i allmänhet, om Plenum används som ytterhöljesmaterial, kan den fiberoptiska kabeln uppnå en OFNP-brandklassificering under NEC flamskyddstestning. Om PVC eller Riser används som yttermantelmaterial kan fiberoptiska kabeln uppnå en OFNR-brandklassificering. Om LSZH används som yttermantelmaterial kan den fiberoptiska kabeln uppnå en OFN-brandklassificering.
Sammanfattningsvis kan fiberoptiska kablar med yttre mantel gjorda av Plenum, PVC/Riser eller LSZH-material uppfylla brandmotståndskraven för datacenter.
Hur ska olika ytterjackamaterial väljas baserat på layoutområdet?
- Plenummaterial är lämpligt för horisontella kablageområden och områden inom uppblåsbara miljöer som ledningar och luftbehandlingssystem. I dessa miljöer, där luftcirkulation finns och brandincidenter är svåra att kontrollera, är användning av OFNP-klassade flamskyddade fiberoptiska kablar det bästa valet.
- Riser/PVC-material är lämpligt för vertikala kablar med stamnät, vilket ger anslutning mellan entréutrustning eller datorrum och telekommunikationsgarderober på olika våningar. Sannolikheten för storskaliga bränder är låg i dessa områden, och det är tillräckligt att uppnå en OFNR-brandklassificering.
- LSZH-material används ofta i allmänna ändamål. Även i händelse av brand släpper LSZH-kablar ut giftfri rök och undviker därigenom skada på räddningspersonal.
Slutsats
Det är värt att notera att den yttre manteln av fiberoptiska kablar bara är en aspekt av brandförebyggande och brandkontroll. För att effektivt minska risken och förlusterna från bränder är noggrann planering av kabeldragningsscenarier och genomförandet av brandförebyggande åtgärder avgörande. Endast genom att överväga alla aspekter heltäckande kan datacentersäkerhet säkerställas.
