Introduktion
En fiberadapter möjliggör exakt anslutning av två kontakter och säkerställer att de maximala optiska källorna överförs med lägsta möjliga förlust. Den används främst för att ansluta fiberoptiska patch-kablar till fiberoptiska patch-kablar eller mellan fiberoptiska patch-kablar och andra enheter. Så, vet du vilka typer av fiberoptiska adaptrar som finns tillgängliga? Vilka faktorer ska man tänka på när man väljer en fiberoptisk adapter och hur man rengör den ordentligt efter användning? Följande kommer att introducera dig till kunskapen om fiberoptiska adaptrar och svara på dina frågor ovan.
Vad är en fiberoptisk adapter?
Fiberadapter, även känd som fiberoptiska kopplingar eller fiberoptiska flänsar, är en av de mest använda baskomponenterna i fiberoptisk kommunikation, och ses vanligen i fiberoptiska länkanslutningar i telekommunikationsnät, kabel-tv-nät och regionala nät. Adaptern spelar en viktig roll vid dockning av identiska eller olika fiberoptiska rörliga kontakter med mindre förlust (dvs minimal påverkan på systemet). Det är välkänt att nyckeln till en fiberoptisk anslutning är den exakta inriktningen av fiberkärnorna, men traditionella anslutningsmetoder har vissa nackdelar, såsom sprickbildning, porositet, slaggbildning, icke-smältning eller icke-penetrering av lodet. Till skillnad från detta kommer adaptern med en egen inre inriktningshylsa, som exakt kan positionera den fiberoptiska kontakten och säkerställa noggrannheten i anslutningen för högpresterande anslutning mellan fiberoptiska patch-kablar.
Vanliga typer av fiberadapter
Det finns olika typer av fiberoptiska adaptrar. Följande är en introduktion till de fyra vanliga typerna: LC-fiberoptisk adapter, FC-fiberoptisk adapter, SC-fiberoptisk adapter och optisk fiberadapter.
LC-fiberadapter
LC-fiberadapter har små fyrkantiga kontakter och är uppdelad i single-mode och multi-mode LC-fiberadapter baserat på typ av fiber, med kontakter som LC-LC, LC-FC, LC-SC, LC-ST och LC- MU. LC fiberadapter kan monteras på adapterpanelen för att ansluta LC fiberoptiska patchkablar eller LC fiberoptiska kontakter etc.
FC fiberadapter
FC-fiberadaptern har en rund kontakt och liknar LC-fiberadaptertypen, med enkel- och multilägeskontakter som LC-FC, SC-FC och FC-ST. Denna typ av adapter har ett metallhölje och en keramisk hylsa, fäst med skruvar för stabilitet och tillförlitlighet, och kan användas för att ansluta FC-fiberoptiska patch-kablar eller FC-kontakter.
SC fiberadapter
SC fiberadapter har en stor fyrkantig kontakt och finns i olika typer, såsom standard hona-hona SC fiberadapter och hybrid SC fiberadapter (t.ex. SC-LC fiberoptisk adapter). De flesta SC-adaptrar tillverkas för närvarande med keramiska hylsor, men du hittar även multi-mode SC-adapter med bronshylsor. SC-adapter kännetecknas av hög tryckhållfasthet, låga fluktuationer i insättningsförluster och hög installationstäthet, stabilitet och tillförlitlighet, och kan användas för att ansluta SC-fiberpatch-kablar eller SC-kontakter.
Bare Fiber Adapter
Som en speciell typ används barfiberadapter för att ansluta blanka fiberkablar till optiska enheter. Denna typ av adapter gör att kabeln kan monteras i anslutningsöppningen, antingen i ett tillbehör eller i en elektronisk enhet.
Tänk på dessa när du väljer en fiberadapter
Du kanske inte vet hur du ska välja en fiberadapter då det finns många olika typer och olika utbud med extremt lika utseende. Generellt sett bör du överväga följande två faktorer när du väljer en fiberoptisk adapter.
Typ av kontakt och kabel
Bestäm först vilken typ av fiberoptisk adapter baserat på typen av ansluten kabel och kontakt. Till exempel:
Om den fiberoptiska adaptern är ansluten till en enmodig fiberoptisk patchkabel, välj en enläges fiberoptisk adapter. Om du är ansluten till en fiberoptisk patchkabel med flera lägen, är det bättre att välja en fiberoptisk adapter för flera lägen.
Om kontakttypen till båda ändarna av den fiberoptiska adaptern är densamma, välj samma kontakttyp av fiberoptisk adapter, såsom LC-LC fiberoptisk adapter. Men om den anslutna kontakttypen inte är densamma måste du välja en hybrid fiberoptisk adapter, som LC-SC fiberoptisk adapter. Det exakta valet av kontakt för fiberadaptern beror på vilken typ av kontakt som ansluts.
Material för uppriktningshylsan
För det andra bör en fiberoptisk adapter gjord av keramiska inriktningshylsor föredras. Inriktningshylsan är den viktigaste komponenten i en fiberoptisk adapter. Vissa tillverkare föredrar metall som material för inriktningshylsan, men det har bevisats att fiberoptisk adapter gjord av keramik fungerar mycket bättre än de som använder metall som inriktningshylsa. Detta beror på att keramikens kristallstruktur är mycket hård och inte deformeras över tiden som metall gör, så det möjliggör snabb inriktning samtidigt som fiberändanslutningar med hög precision uppnås.

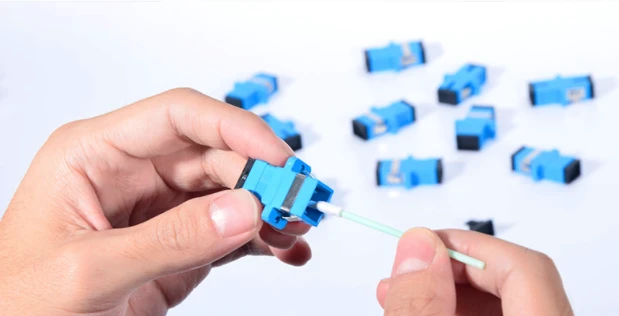

Hur man rengör en fiberadapter
Även om fiberadaptern är relativt liten och är en mindre del av fiberoptiska kablar, förringar detta inte dess betydelse i fiberoptiska kabelsystem. Och precis som alla andra fiberoptiska enheter måste den rengöras regelbundet. Det finns två huvudsakliga rengöringsmetoder, nämligen kemtvätt och våtrengöring.
Kemtvätt: Först sätts en kemtvättsticka in i den fiberoptiska adaptern och tas bort efter vändning och rengöring. Använd sedan en annan sticka för att rengöra kontakten inuti och kontrollera ändytan i händelse av kontaminering.
Våtrengöring: Doppa först rengöringspinnen i den fiberoptiska rengöringslösningen, sätt in den inuti adaptern och rotera stickan samtidigt som den riktar in den mot ytan. Ta sedan en torr för att rengöra kontakten inuti och kontrollera kontaktens ändyta för kontaminering.
Slutsats
För fiberadapter är fiberuppriktning mycket viktig. Om fibern inte är rätt uppriktad blir det stora förluster vid anslutningen och om förlusterna är för höga fungerar inte nätet. I ett fiberoptiskt kommunikationssystem, oavsett hur enkel eller liten en komponent är, spelar den en viktig roll i det övergripande systemet.
