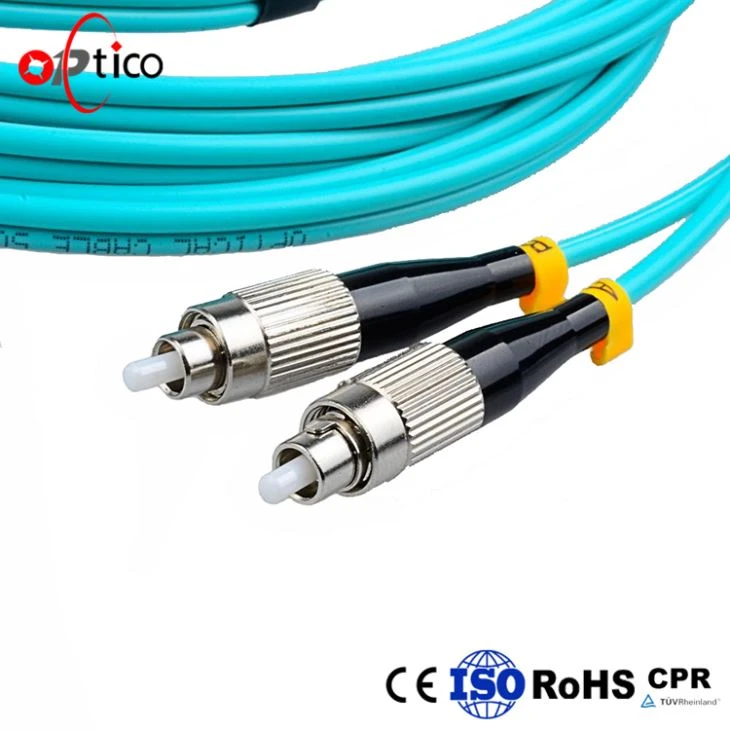

FC UPC fiberoptiska kontakter

FC UPC fiberoptiska kontakter

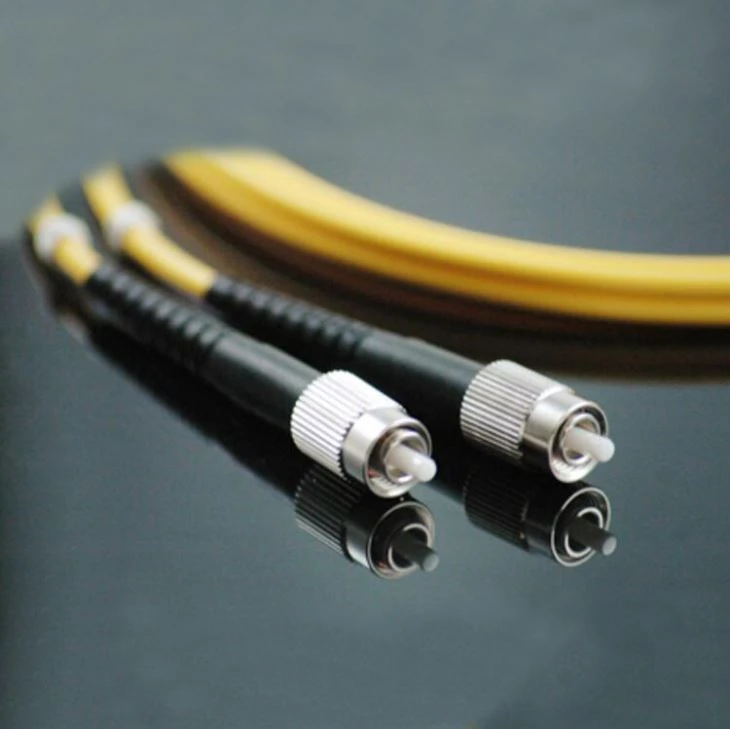

Den här kontakten utvecklades först av Japan NTT. FC är förkortningen för Ferrule Connector, vilket indikerar att den externa förstärkningsmetoden är att använda en metallhylsa, och fästmetoden är ett skruvspänne. Den tidigaste kontakten av FC-typ, den passande ändytan på den keramiska stift som används är en plan kontaktmetod (FC). Denna typ av kontaktdon är enkel i konstruktion, lätt att använda och lätt att tillverka, men fiberänden är känsligare för damm och Fresnel-reflektion är lätt att producera och det är svårare att förbättra avkastningsförmågan. Senare förbättrades denna typ av kontaktdon med hjälp av en sfärisk stift (PC) med en passande ändyta och den yttre strukturen ändrades inte, vilket gjorde att insättningsförlusten och returförlustens prestanda förbättrades avsevärt.

Produktspecifikationer:

Tillämpningar:
CATV
Metro
Testutrustning
Lokala installationer
Databehandlingsnätverk
Telekommunikationsnät
Lokala nätverk (LAN)
Wide Area Networks (WANS)
Aktiv avslutning av enheten

Funktioner:
Låg insättningsförlust och hög avkastningsförlust
Förnicklad mässingskropp
Telcordia-stil stövlar
Hög precision inriktning
Fritt flytande keramisk hylsa
Precisionsrotationsnyckel och korrosionsbeständig kropp

Vanliga fiberoptiska kontakter i laboratoriet är FC / PC och FC / APC. FC hänvisar här till hylskontaktorn, som är en metallhylsa gjord av stål (en skillnad mellan optiska fiberkontakter och kabelkontakter är metallstrukturen, kabelanslutningar är oftast gjorda av koppar för god ledningsförmåga och optiska fiberkontakter Det finns ingen elektricitet och koppar är mjukt, dyrt och rostigt). För kontakter som alla är metall ignoreras dessa två förkortningar ofta. Till exempel kan FC / PC konventionellt kallas PC, medan APC hänvisar till FC / APC. PC hänvisar till nära kontakt (fysisk kontakt), vilket också är nära kontakt. Enligt skillnaden i returförlust är kontakten uppdelad i PC, SPC, UPC och APC. SPC hänvisar till super fysisk kontakt, UPC refererar till ultra fysisk kontakt. Den returförlust som specificeras av PC-, SPC- och UPC-branschstandarderna är -35dB, -40dB och -50dB (returförlust avser hur mycket ljus som reflekteras av kontaktens ändyta, ju mindre returförlust, desto bättre , naturligtvis Du kan också säga att ju större avkastningsvärdet är desto bättre, oavsett minustecken framför). Olika kontakter kan inte blandas i princip, men fiberändytorna på PC, SPC och UPC är alla plana och skillnaden ligger i slipningens kvalitet. Därför kommer den blandade anslutningen av PC, SPC och UPC inte att bilda en permanent kontakt. Fysisk skada. APC är helt annorlunda. Dess ändyta är slipad till en 8-graders vinkel, vilket är att minska reflektionen. Dess industristandardavkastningsförlust är -60dB. APC-kontakten kan endast anslutas till APC. Eftersom APC: s struktur är helt annorlunda än för PC, kommer fiberändänden på kontakten att skadas om dessa två kontakter är anslutna med en fläns. Metoden för att ansluta APC till PC realiseras av fiberbygeln som omvandlas från PC till APC. Dessutom bör det noteras att APC-kontaktdon vanligtvis är gröna (gula fibrer är bara enfunktionsfibrer) och det mänskliga ögat kan se lutningen på fiberändytan. Därför, för att undvika förvirring i användningen av kontakter under experimentet (för att undvika att förstöra ingångsportar som spektrometrar), när man köper lasrar, byglar etc., bör tillverkaren vara enhetligt skyldig att tillhandahålla APC-kontakter. FC / PC FC / UPC FC / APC kan vara en blandad anslutning, signaldämpningen kommer inte att vara mycket stor, enligt den nationella standardinsättningsförlusten bör vara mindre än 0,5 dB. Applikationen beror främst på typen av adapter. Generellt finns det många FC: er för ODF-rack för kommunikation, många SC: er för optiska portar och många ST: er i LAN och sändning.

Certifieringar:

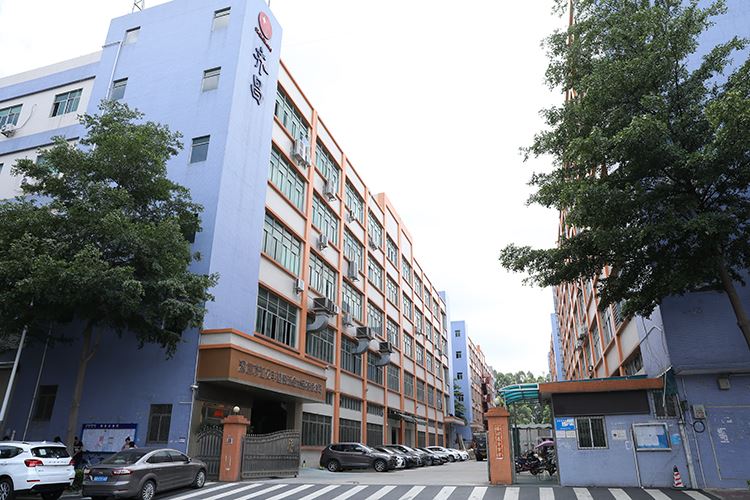

Fabriksverkstad:
