DWDM Mux/Demux-moduler är en del av en serie högpresterande produkter baserade på kisel-på-kisel planar-teknologi. AWG-chips OPTICO som används för DWDM Mux/Demux är avsedda för Long-Haul, Metro och accessapplikationer, där enastående optisk prestanda och låg kostnad är av största vikt.
Athermal Arrayed Waveguide Grating (AAWG) DWDM-modulers funktioner i atermisk förpackningsdesign kräver ingen ström, programvara eller temperaturkontroll.
Thermal Arrayed Waveguide Grating (TAWG) DWDM-moduler är designade för användning inom C-bandsversionen av DWDM-systemet. För att minska energiförlusten av enheterna under olika miljöförhållanden är AWG-paketet speciellt utformat med urval av pålitlig termisk plast med låg värmeledning, och AWG-driftstemperaturen styrs med hjälp av folieresistvärmare eller Peltier TEC med termistortemperatursensor.

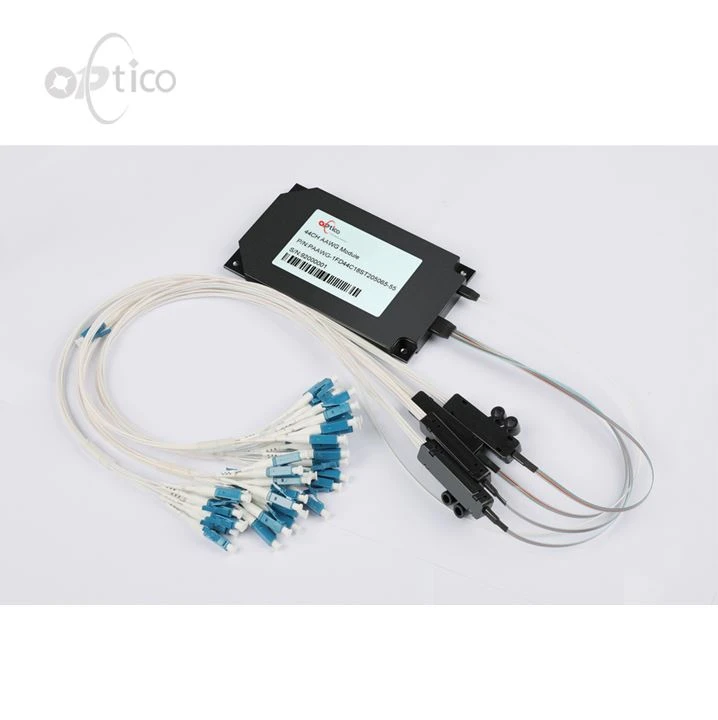

Kanalavståndet för DWDM är 1,6/0.8/0,4 nm (200GHz/100 GHz/50 GHz rutnät), detta lilla kanalavstånd gör att man samtidigt kan överföra mycket mer information. Denna 100G 20CH DWDM AAWG har fördelarna med hög isolering, hög stabilitet och tillförlitlighet, och den Gaussiska typen AAWG har ett lägre IL-värde.
| Specifikationer | AAWG-20CH-Gaussian | |
| Driftvåglängd (nm) | 1525~1565 | |
| Centrum våglängd | ITU Grid(C21/C22/C23~C40) | |
| Centrumvåglängd y noggrannhet(nm) | plus /-0.05 | |
| Passband @1dB(nm) | 0.2 | |
| Passband @3dB(nm) | 0.4 | |
| Kanalutrymme (nm) | 0.8 | |
| Port Insertion Loss (dB) | 3.8 | |
| Isolering (dB) | Intilliggande | >27 |
| Icke angränsande | >35 | |
| Ripple (dB) | <> | |
| PDL(dB) | <> | |
| RL(dB) | >40 | |
| Direktivitet (dB) | >50 | |
| Effekt (mw) | <> | |
| Typ av fiber | G657A1 med 0.9/2.0mm löst rör | |
| Driftstemperatur (grad) | -5~75 | |
| Förvaringstemperatur (grad) | -40~ plus 85 | |
Hög kanalisolering
Bra enhetlighet från kanal till kanal
Hög tillförlitlighet och stabilitet
Telcordia-kompatibel
RoHS-kompatibel
DWDM-system
CATV nätverk
VÄG
Bredbandsnät
